項目概況

       本項為天然氣井場計量生產管匯撬提供RTU數據采集控制系統，實現生產數據采集及上傳，并能夠實現突出事件緊急自動控制。因為天然氣本身的屬性，對整個系統的安全性、穩定性要求極高。各井式井場RTU均采用9井式RTU模式，因其需要采集和控制的儀表種類多，數量大，因此對RTU整體的采集控制性能提出更高的要求。

系統組成

1、現場計量撬儀表傳感器

包括管線壓力、油壓、井口壓力變送器27臺（AI），流量計9套（RS485溫度、瞬時流量、累積流量），電動開關閥9套，電磁閥SDV（緊急判斷）閥9個、視頻監控——作用是現地檢測，設備監測控制

2、9井式RTU控制柜——數據采集上傳，下達控制

3、傳輸網絡：光纖

4、上級站場監控中心

系統介紹

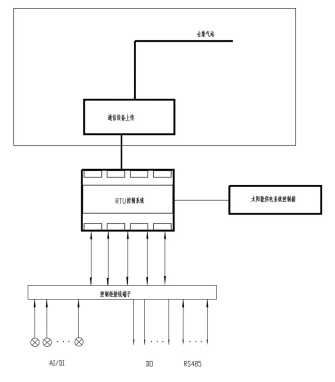

◆RTU系統控制柜

*計量撬運行數據采集：生產計量橇參數：管線壓力、溫度、管線瞬時、累計流量(旋渦流量計9臺，RS485)；

*計量撬設備運行狀態監測；

*氣動開關閥9臺，配套遠程關斷用電磁閥SDV 閥（9個）反饋信號：開狀態、關狀態，無源觸點；

*視頻數據采集：攝像機信號接入RTU 箱內交換機；

*供電系統監測：太陽能裝置運行情況監測，RS485輸出；

*RTU本地/遠程控制：現場配有組態觸摸屏，及MGTR-W4040 智能終端，通過監控出氣流量、壓力 ，在超壓和低壓時實現自動關閉閥門，即緊急情況下自動關斷閥門。支持遠程關閥，停產維護。

◆供電系統

井場的監控攝像機供電均由太陽能供電系統提供，供電電壓為DC 24V。太陽能供電系統需保證通信設備24h正常工作，同時其儲備電量至少可以滿足5個連續陰雨天的供電要求。

◆井場視頻監控

監控系統對整個井場設備運行及人員活動區域實現全天候監視，預防各類盜竊、破壞井場設施事件發生，保證生產安全。在井場的非防爆區域設置高清網絡紅外球形攝像機，攝像機安裝在光伏發電桿上（4m），數據通過超五類屏蔽雙絞線接入井場 RTU 控制柜內的網絡交換機，最終通過光纖將視頻圖像上傳至上級站場。

系統特點

◆整體設計原則：安全、適用、經濟、可靠；

◆現場安裝及使用工況惡劣，所有產品均要求工業線標準，耐溫-40~80℃；

◆箱體采用室外安全防護箱，涼亭設計，具有防雨，通風，隔熱的功能；

◆現場為太陽能供電，要求系統工作功耗低，整體功耗≦30W；

◆RTU箱除DO點外，所有信號均安裝安全柵浪涌保護器，提高整體安全性；
