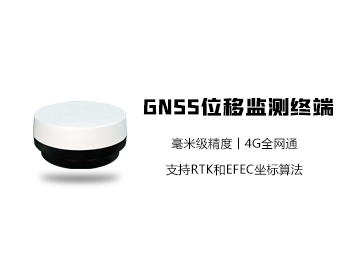

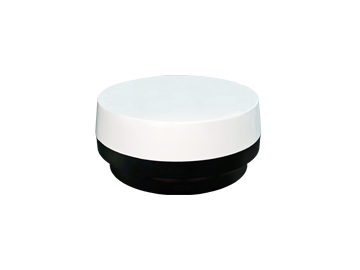

MGTR-E-GNSS 位移監測終端

唐山柳林MGTR-E型GNSS是一款專業高精度接收機，針對地表位移監測、形變監測應用市場推出的一款專業高精度接收機，內置高斯投影 ,支持ECEF坐標算法、雙頻RTK算法，不依賴第三方（廠家）服務器計算，支持BDS、GPS、GLONASS等多系統、多頻點，可以實現高頻動態厘米級監測，又可實現高精度靜態毫米級監測。

EFEC坐標算法內置高斯投影不依賴第三方服務器計算

聯系電話：13012191802

立即咨詢在線留言

產品詳情

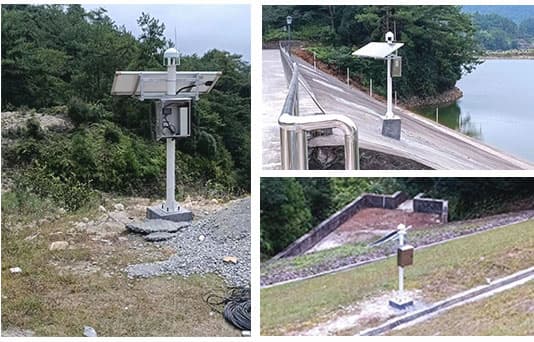

唐山柳林MGTR-E型GNSS位移監測終端是一款高精度、多星頻位移監測終端，終端集成4G全網通無線通訊功能，支持BDS、GPS、GLONASS等多系統、多頻點，內置高斯投影，支持雙頻RTK算法和EFEC坐標算法，可以實現高頻動態厘米級監測，又可實現高精度靜態毫米級監測。根據現場工況，產品分為一體式和分體式兩種，廣泛應用于壩體、邊坡、礦區等地表的三維位移監測。尤其適用于地形條件復雜、起伏大的邊坡監測。

產品功能

★ 位移監測：可輸出高精度地表位移監測值

★ 支持多系統多頻點衛星信號體制

★ ?持毫?級GNSS解算精度

★ 內置高斯投影

★ 支持RTK算法和EFEC坐標算法

★ ?持4G全網通信

★ ?持遠程參數配置

顯著特點

★ ?體式及分體式自由選擇，安裝維護簡便，在潮濕、多粉塵、炎熱或嚴寒環境下也能長期?作；

★ 測站之間?需通視，能全天候實時?動監測；

★ 研發了先進、科學的多系統實時形變監測數據處理算法，保證結果的高精度、高可靠性、高時效性和高時間分辨率；

★ 可根據需要靈活設定數據采集與處理間隔；

★ 寬電壓多模式供電，根據現場實際情況，可選擇多種供電?式；

★ 支持市電及太陽能充電電路，可實現超低耗、長期監測；

★ 工業級標準設計，有完善的防雷過壓保護，良好的防水密封性，防護等級達到IP67。

技術參數

接收頻率	三星六頻	靈敏度	跟蹤 -160dBm
接收頻率	BDS(B1、B2）+GPS（L1、L2）+ GLONASS(L1、L2)	靈敏度	捕獲 -146dBm
定位時間	冷自動30s	初始化時間	<10S
	熱啟動1s	RTK置信度	>99.9%
	重捕獲1s	測速精度	0.05m/s
靜態相對精度	水平：±（2.5mm+1ppm）RMS	動態相對精度	水平：±（5mm+1ppm）RMS
靜態相對精度	垂直：±（5mm+1ppm）RMS	動態相對精度	垂直：±（10mm+1ppm）RMS
1PPS精度	20ns	動態調整	支持動態調整監測頻率， MEMS傳感器觸發功能
數據更新率	1/2/5/10Hz	動態調整	內置溫濕度傳感器
偽距觀測量精度	GPS L1C/A≤20cm. LC20≤40cm	數據格式	NMEA0183. RTCM3.X
	BDS B1I≤20cm.B2I≤20cm	差分數據	RTCM3.X
	GLONASS l1≤40cm. L2≤40cm	網絡協議	TCP/IP. MQTT.Ntrip
載波觀測量精度	GPS L1C/A≤1mm. LC20≤2mm	功能接口	1XSIM 1XSD
	BDS B1I≤1mm. B2I≤1mm	功能接口	2XRS485 1XRS232
	GLONASS l1≤1mm. L2≤1mm	電壓	9V~36V DC
通信方式	4G全網通/WiFi/NB-IoT/Lora	功耗	＜1.7W
工作溫度	-25℃-+85℃	尺寸	Φ154X72mm
存儲溫度	-40℃-+85℃	重量	950g
